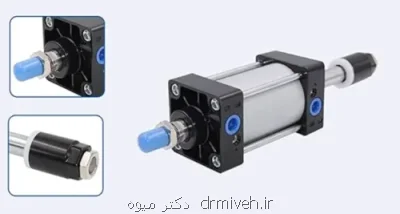

عملکرد مطمئن جک پنوماتیک در دماهای بالا و پایین نیازمند طراحی خاص، آببندهای مقاوم و انتخاب متریال مناسب است. در این مقاله، ویژگیهای جکهای مقاوم حرارتی و کاربردهای صنعتی آنها بررسی میشود.
در بسیاری از صنایع، دما نهتنها عامل محیطی بلکه یکی از پارامترهای کلیدی عملکرد تجهیزات است. سیستمهای پنوماتیکی، که بر پایه هوای فشرده کار میکنند، وقتی در معرض گرمای کورهها یا سرمای زیر صفر قرار میگیرند، دچار تغییرات فیزیکی و مکانیکی قابلتوجهی میشوند. جک پنوماتیک بهعنوان قلب این سیستمها، مستقیماً از دما تأثیر میپذیرد؛ چه در محیطهای با دمای ۲۰۰+ درجه در خطوط ریختهگری و پخت سرامیک، و چه در دمای منفی ۴۰ درجه در سردخانهها و صنایع غذایی.
این تغییرات دمایی بر رفتار هوا، خواص مواد سازنده جک و عملکرد روانکار تأثیر مستقیم دارد. درک دقیق این اثرات، کلید افزایش طول عمر و پایداری عملکرد جکها در شرایط دمایی خاص است.
چالش عملکرد جک پنوماتیک در شرایط حرارتی شدید
در دماهای بالا، نخستین چالش، از بین رفتن فیلم روانکار و کاهش خاصیت الاستیکی آببندها است. روغنهای معمولی تبخیر میشوند و در نتیجه اصطکاک میان شفت و بوش افزایش مییابد. این وضعیت باعث ساییدگی سریع اورینگها و نشت هوا میشود. در مقابل، در دماهای بسیار پایین، روانکار غلیظ شده یا منجمد میشود و حرکت پیستون به کندی انجام میگیرد.
از طرف دیگر، خود هوای فشرده نیز در برابر تغییرات دما واکنش نشان میدهد. در محیطهای گرم، انبساط گاز میتواند فشار سیستم را بیش از حد افزایش دهد، و در محیطهای سرد، تراکم هوا باعث افت فشار خروجی میشود. در هر دو حالت، عملکرد جک از حالت طراحیشده خارج میگردد و کنترل دقیق حرکت از بین میرود.
در خطوط تولیدی که جکها بهصورت متوالی کار میکنند، مانند سیستمهای پخت کاشی، خشککنهای صنعتی یا تجهیزات بستهبندی یخزده، این مسئله میتواند موجب توقف کامل خط شود. به همین دلیل، انتخاب نوع جک، روانکار و متریال باید دقیقاً بر اساس شرایط حرارتی محیط صورت گیرد.
اثر دمای بالا و پایین بر روغنکاری، آببند و فشار سیستم
در دماهای بالا، آببندها (Seals) اولین قربانی هستند. مواد NBR که در جکهای معمولی استفاده میشود، در دمای بالای ۸۰ درجه خاصیت خود را از دست میدهند و دچار تورم یا شکست سطحی میشوند. در نتیجه، هوای فشرده نشت کرده و فشار سیستم کاهش مییابد.
برای شرایط گرمتر از ۱۰۰ درجه، باید از آببندهای Viton یا Silicone استفاده شود که تحمل دما تا ۲۰۰ درجه دارند. در مقابل، برای محیطهای زیر صفر، مواد Polyurethane یا EPDM بهترین گزینهاند چون در دمای پایین انعطاف خود را حفظ میکنند.
روغنکاری نیز بهشدت تحت تأثیر دماست. در گرما، روانکارهای پایه معدنی تبخیر میشوند، در حالی که در سرما ویسکوزیتهی آنها افزایش یافته و مانع حرکت آزاد پیستون میشود. به همین دلیل، در خطوط حرارتی بالا از گریسهای پایه تفلون (PTFE) و در محیطهای سرد از روغنهای سیلیکونی استفاده میشود که خاصیت پایداری در دماهای متغیر دارند.
در سیستمهای پنوماتیکی که از کمپرسورهای مرکزی تغذیه میشوند، حتی کوچکترین تغییر در دمای هوا میتواند بر فشار مدار تأثیر بگذارد. در محیطهای سرد، رطوبت موجود در هوا به یخ تبدیل میشود و مسیر فیلتر یا شیرها را مسدود میکند. استفاده از درایر حرارتی و فیلترهای ضد یخ الزامی است تا جریان هوا پایدار باقی بماند.
متریال مناسب برای سیلندر، پیستون و شفت در محیطهای خاص
بدنه جک باید توان تحمل تغییرات دمایی مکرر را داشته باشد. در دمای بالا، آلومینیوم معمولی منبسط میشود و ممکن است باعث گیرکردن پیستون شود. ازاینرو، در محیطهای داغ از آلیاژهای مخصوص آلومینیوم سختکاریشده یا استیل ضدزنگ استفاده میشود که پایداری ابعادی بهتری دارند.
شفت جک نیز باید در برابر شوک حرارتی مقاوم باشد. روکشهای کروم سخت یا نیکل الکترولیتی، علاوه بر افزایش مقاومت به سایش، مانع از اکسیداسیون سطح در اثر حرارت میشوند.
در خطوط سرد، جکها با جداره نازکتر طراحی میشوند تا از انقباض بیشازحد جلوگیری شود و معمولاً با گریس مخصوص دماهای پایین مونتاژ میشوند تا انجماد بین قطعات رخ ندهد.
در محیطهای زیر صفر، استفاده از مواد پلاستیکی یا پلیمری در اجزای داخلی توصیه نمیشود، چون در اثر انقباض ممکن است ترک بردارند. بهترین انتخاب در این حالت، فلزات با ضریب انبساط پایین مانند فولاد ضد زنگ 316L است.
نقش روانکار و فیلترهای حرارتی در حفظ عملکرد یکنواخت
در هر سیستم پنوماتیکی که در معرض تغییرات دمایی است، روانکاری مناسب نقش حیاتی در دوام جک دارد. روغنزنهای اتوماتیک باید متناسب با شرایط دمایی تنظیم شوند تا نه کمروغنی و نه چربی بیشازحد ایجاد شود. در گرما، چربی زیاد باعث تجمع گردوغبار و گرفتگی شیرها میشود؛ در سرما، کمبود روانکار موجب اصطکاک و شکست آببندها خواهد شد.
بهعلاوه، فیلترهای حرارتی باید در ورودی سیستم نصب شوند تا دمای هوای ورودی را تثبیت کنند. این فیلترها مانع از ورود هوای خیلی گرم یا خیلی سرد به داخل سیلندر میشوند و با ایجاد تعادل دمایی، عملکرد روانتری را برای جک فراهم میکنند.
در نهایت، انتخاب آگاهانهی مواد، آببند و سیستم روانکاری بر اساس شرایط محیطی، کلید عملکرد مطمئن جک پنوماتیک در دماهای غیرعادی است. در واقع، مقاومت حرارتی تنها به متریال مربوط نیست؛ بلکه به ترکیب دقیق طراحی، نگهداری و کنترل کیفیت هوای فشرده بستگی دارد.
طراحی فشرده و مقاوم جک کامپکت برای دماهای متغیر
در محیطهایی که دمای کاری دائم در حال تغییر است، از کورههای صنعتی گرفته تا سردخانههای بزرگ، جک کامپکت به دلیل طراحی جمعوجور و ساختار مقاوم در برابر انبساط و انقباض، گزینهای بسیار مطمئن محسوب میشود. بدنهی کوتاه و استوانهای این جکها باعث میشود حرارت بهصورت یکنواختتری در تمام طول سیلندر پخش شود و فشار مکانیکی ناشی از تغییرات دما به حداقل برسد.
جکهای کامپکت با کورسهای کوتاهتر، سطح تماس کمتری با محیط دارند، در نتیجه انتقال حرارت (چه از نوع گرما و چه سرما) به درون سیستم کندتر انجام میشود. این ویژگی در کاربردهایی که شوک حرارتی ناگهانی وجود دارد، مانند خطوط حرارتدهی، خشککنها یا تونلهای سرمایشی، نقش کلیدی در دوام عملکرد دارد.
در طراحی نسخههای مقاوم حرارتی، از آببندها و گریسهای مخصوص استفاده میشود تا تغییرات دما باعث نشت یا اصطکاک بیشازحد نشود. به علاوه، پوستهی خارجی جک معمولاً با پوشش آنودایز سخت یا نیکل مقاوم به اکسید طراحی میشود تا در دماهای بالا ساختار سطحی آن تخریب نگردد.
انتخاب آببندهای Viton و Silicone برای مقاومت حرارتی بالا
یکی از مهمترین عوامل در عملکرد پایدار جک کامپکت در دماهای بالا، انتخاب نوع آببند است. در حالیکه اکثر جکهای معمولی از آببند NBR استفاده میکنند، مدلهای مقاوم حرارتی باید به سراغ ترکیباتی مانند Viton، Silicone و در برخی کاربردها PTFE (تفلون صنعتی) بروند.
آببندهای Viton تحمل دمایی تا حدود ۲۰۰ درجه سانتیگراد دارند و در تماس با روغنهای صنعتی، بخار و مواد شیمیایی پایدار باقی میمانند. این ویژگی باعث میشود در صنایع فولاد، سرامیک، خودروسازی و پتروشیمی که جکها در نزدیکی منابع حرارتی نصب میشوند، عملکردی ایمن و بدون نشتی داشته باشند.
در محیطهای سرد، آببندهای Silicone بهترین گزینه هستند. برخلاف مواد لاستیکی معمولی، سیلیکون در دمای منفی ۵۰ درجه نیز خاصیت انعطافپذیری خود را از دست نمیدهد و مانع از انقباض بیشازحد شفت میشود.
در نتیجه، حتی زمانی که بخار متراکم روی سطح جک یخ میزند، عملکرد پیستون مختل نمیشود و آببند در جای خود باقی میماند.
در برخی مدلهای پیشرفتهتر، برای افزایش دوام در سیکلهای مکرر دمایی، از ترکیب چند نوع آببند درون یک جک استفاده میشود — مثلاً لایهی بیرونی از Silicone و لایهی داخلی از PTFE تا هم مقاومت در برابر دما حفظ شود و هم اصطکاک پایین بماند.
عملکرد پایدار در محیطهای سرد زیر صفر
دمای پایین دشمن خاموش تجهیزات پنوماتیکی است، زیرا هم ویسکوزیتهی روغن را افزایش میدهد و هم باعث جمعشدگی فلزات و پلاستیکها میشود. بااینحال، جک کامپکت بهدلیل حجم کم هوا و ساختار فشرده، در محیطهای سرد عملکرد بسیار بهتری نسبت به مدلهای بزرگتر دارد.
در سردخانهها و کارخانههای تولید مواد غذایی منجمد، جکهای کامپکت اغلب در دماهای منفی ۳۰ تا منفی ۴۰ درجه کار میکنند. برای چنین شرایطی، بدنه باید از آلیاژهای مخصوص آلومینیوم سختکاریشده یا فولاد ضد زنگ ساخته شود تا در اثر انقباض ترک برندارد.
روانکاری در این دماها باید با روغنهای پایه سیلیکون انجام شود، زیرا سایر روغنها در این بازه دمایی منجمد میشوند.
بهعلاوه، واحد مراقبت هوای فشرده باید در نزدیکی منبع تغذیه نصب شود تا بخار موجود در هوا پیش از ورود به جک، توسط فیلتر درایر حذف شود. در غیر این صورت، رطوبت در مسیر لولهها منجمد شده و باعث انسداد مسیر جریان میشود.
یکی دیگر از نکات مهم در محیطهای سرد، جلوگیری از شوک حرارتی است. اگر جک از محیط سرد به دمای معمولی یا گرم منتقل شود، بخار آب روی سطح آن متراکم میشود. به همین دلیل، باید قبل از استفاده مجدد، سطح جک با هوای خشک دمیده شود تا از ورود رطوبت به داخل جلوگیری گردد.
الزامات نصب و سرویس در سیستمهای حرارتی و سرمایشی
در کاربردهایی که تغییرات دمایی سریع اتفاق میافتد، نصب جک باید با درنظر گرفتن انبساط حرارتی انجام شود. فاصلهی انبساط بین پایهها و سازه باید بهقدری باشد که در اثر افزایش دما، فشار مکانیکی به سیلندر وارد نشود.
برای جلوگیری از انتقال مستقیم حرارت، بهتر است بین بدنه جک و فریم دستگاه از صفحات نسوز یا پدهای عایق حرارتی استفاده شود. این روش، خصوصاً در سیستمهای نزدیک به کوره یا المنتهای حرارتی، بهشدت مؤثر است.
در خطوط سرمایشی نیز، استفاده از عایقهای نایلونی یا پلیمری در اطراف بدنه جک مانع از یخزدگی سطح و نفوذ رطوبت میشود.
در زمان سرویس، جکها باید در دمای محیط مورد استفاده باز و بررسی شوند، زیرا انقباض در دماهای پایین ممکن است اندازهگیری دقیق لقیها یا خرابی آببندها را مختل کند.
در نهایت، ترکیب طراحی فشرده، آببند مقاوم، روانکار مخصوص و نصب دقیق باعث میشود جک کامپکت در هر دو شرایط دمایی افراطی عملکردی پایدار و بدون وقفه داشته باشد — ویژگیای که در صنایع حرارتی و سرمایشی، تفاوت بین توقف خط تولید و تداوم کار است.
دقت حرکتی و استحکام ساختاری در جک راهنمادار
در شرایطی که تجهیزات باید در دماهای بسیار بالا یا پایین کار کنند، حفظ دقت حرکتی یکی از بزرگترین چالشهاست. جک راهنمادار به دلیل وجود میلههای راهنما در دو طرف پیستون، توانایی تحمل بار جانبی و جلوگیری از انحراف حرکتی را دارد. این ویژگی بهویژه در خطوطی که گرمای زیاد یا سرمای شدید موجب تغییر ابعاد قطعات فلزی میشود، اهمیت بالایی دارد.
میلههای راهنما باعث میشوند که پیستون بدون چرخش یا لرزش حرکت کند، در نتیجه فشار روی آببندها و شفت بهصورت یکنواخت توزیع میشود. این مسئله از بروز نشتی در اثر تغییر انبساط حرارتی جلوگیری میکند.
در دماهای بالا، مواد فلزی بهصورت طبیعی منبسط میشوند؛ اما در جکهای راهنمادار با طراحی دقیق، این انبساط در امتداد محور حرکت جذب میشود و آسیبی به آببند یا درپوشها وارد نمیکند.
در دماهای پایین نیز، وجود میلههای دوگانه مانع از قفل شدن شفت در اثر انقباض فلز میشود. همین پایداری مکانیکی است که باعث شده جکهای راهنمادار در سیستمهای اتوماسیون دقیق، پرسهای حرارتی، قالبگیری پلاستیک و صنایع غذایی سردخانهای بهطور گسترده استفاده شوند.
کاربرد در خطوط خودکار کورهها و اتاقهای سرمایشی
جک راهنمادار در محیطهایی با دمای بالا مانند کورههای صنعتی، ماشینهای خشککن یا خطوط پوششدهی فلزی به دلیل استحکام زیاد و قابلیت کنترل دقیق، نقش کلیدی ایفا میکند. بدنهی مقاوم به حرارت و شفتهای استیل صیقلی این جکها مانع از تغییر شکل در اثر گرمای شدید میشود.
در کاربردهایی نظیر جابجایی قالبهای داغ یا باز و بسته کردن دربهای کوره، دمای محیط ممکن است به بیش از ۱۸۰ درجه سانتیگراد برسد. در چنین شرایطی، جکهای معمولی بهسرعت دچار خرابی آببند یا تغییر شکل پیستون میشوند، اما مدلهای راهنمادار با ساختار تقویتشده و سیستم آببندی Viton و PTFE میتوانند مدتزمان طولانیتری عملکرد پایدار داشته باشند.
در مقابل، در خطوط سرمایشی یا اتاقهای انجماد، این جکها برای کنترل دقیق موقعیت دربها، بازوهای حمل یا بستهبندی محصولات استفاده میشوند. راهنماهای دوبل، پایداری لازم را برای جلوگیری از تغییرات حرکتی ناشی از انقباض فلزات فراهم میکنند.
بهطور خلاصه، این نوع جکها هم در گرمای کوره و هم در سرمای شدید، کنترل حرکتی را با دقتی قابلاعتماد حفظ میکنند.
ترکیب حسگرهای دمایی با سیستمهای کنترلی
یکی از جدیدترین پیشرفتها در طراحی جک راهنمادار، اضافه شدن حسگرهای دما و فشار داخلی است. این حسگرها با کنترل مداوم وضعیت حرارتی و مکانیکی، به سیستمهای PLC یا کنترل مرکزی متصل میشوند.
در صورتی که دمای بدنه از حد مجاز فراتر رود یا فشار داخلی به دلیل تغییر دما تغییر کند، سیستم بهصورت خودکار هشدار ارسال کرده یا جک را از مدار خارج میکند.
در محیطهای سرمایشی نیز این حسگرها میتوانند زمان لازم برای گرمکردن هوای فشرده قبل از ورود به مدار را تنظیم کنند تا از تشکیل یخ در مسیر جلوگیری شود. در واقع، ترکیب دادههای دما و فشار، جک را به بخشی از سیستم پایش هوشمند تبدیل میکند.
در نسخههای جدیدتر، جکهای راهنمادار به فناوری گرمایش داخلی مجهز میشوند؛ سیمپیچهای نازک در اطراف سیلندر تعبیه شدهاند که در صورت افت شدید دما، بهصورت خودکار گرمای ملایمی تولید میکنند تا عملکرد پیستون در محدودهی بهینه باقی بماند. این ویژگی بهویژه در صنایع دارویی، انجماد سریع و چاپ دقیق کاربرد دارد.
آینده جکهای پنوماتیک با تکنولوژی مقاوم حرارتی
تحقیقات جدید در حوزه متریال نشان میدهد که نسل آینده جکهای پنوماتیک از ترکیب فلزات سبک با پوششهای سرامیکی یا نانویی ساخته خواهند شد. این پوششها در برابر تغییرات دما تا حد ۳۰۰ درجه سانتیگراد مقاومت دارند و علاوه بر جلوگیری از اکسیداسیون، ضریب اصطکاک را نیز بهشدت کاهش میدهند.
در آینده، سیستمهای پنوماتیکی نهتنها به تغییر فشار بلکه به تغییر دما نیز واکنش هوشمند خواهند داشت. جکها با حسگرهای داخلی خود، وضعیت حرارتی را پایش کرده و در صورت نیاز به تنظیم خودکار روانکاری یا تغییر فشار عمل میکنند. این مفهوم که به آن «جکهای خودتنظیم حرارتی» گفته میشود، میتواند دوام تجهیزات را چندین برابر کند.
همچنین، توسعه مواد کامپوزیتی با ضریب انبساط پایین (مانند آلیاژهای تیتانیوم-آلومینیوم) مسیر جدیدی را برای ساخت جکهای سبک اما مقاوم باز کرده است. این جکها در صنایع هوافضا، تولید نیمههادیها و خطوط اتوماتیک پیشرفته مورد استفاده قرار خواهند گرفت، جایی که کنترل دما و پایداری مکانیکی حیاتی است.
پرسش و پاسخ
❓آیا دمای محیط واقعاً میتواند باعث خرابی جک شود؟
بله، دماهای بالا باعث تبخیر روانکار و سوختن آببند میشوند و سرما موجب انقباض و شکست قطعات پلاستیکی میگردد.
❓چه نوع جکی برای کار در نزدیکی کوره مناسب است؟
مدلهای استیل مقاوم حرارتی مانند جک راهنمادار که با آببندهای Viton یا PTFE طراحی شدهاند.
❓در دمای منفی، چه نوع گریسی باید استفاده شود؟
روانکارهای پایه سیلیکون بهترین گزینه هستند زیرا در دمای پایین غلیظ نمیشوند.
❓آیا میتوان جکها را در خطوط گرم و سرد بهطور مشترک استفاده کرد؟
تنها در صورتی که از متریال ترکیبی و آببند چندمرحلهای استفاده شود، امکانپذیر است.
❓آیا حسگر دما واقعاً مفید است یا فقط تبلیغ است؟
کاملاً مفید است؛ حسگر دما میتواند از شکست آببند یا توقف ناگهانی دستگاه جلوگیری کند.
جمعبندی
در محیطهایی با تغییرات دمایی شدید، تنها جکهایی دوام میآورند که برای چنین شرایطی طراحی شده باشند. از جک پنوماتیکهای مقاوم حرارتی گرفته تا جک کامپکتهای فشرده و جک راهنمادارهای دقیق، هر یک نقشی حیاتی در پایداری خطوط تولید دارند.
مجموعه «الوصنعت» با ارائه طیف گستردهای از جکهای صنعتی مقاوم در برابر گرما و سرما، همراه با مشاوره فنی و تأمین قطعات یدکی اصلی، یکی از معتبرترین منابع در حوزه تأمین تجهیزات پنوماتیکی کشور است.
در صنعتی که توقف چند دقیقهای میتواند میلیونها تومان خسارت ایجاد کند، انتخاب درست جک یعنی انتخاب پایداری، دقت و امنیت تولید در هر شرایط دمایی.
